BRODOSPLIT gradi najčvršći polarni istraživački brod

Kako se gradi brod

PROCES IZGRADNJE POLARNOG BRODA U HRVATSKOM BRODOGRADILIŠTU BRODOSPLIT

Novogradnja 484 je prvi brod koji su splitski škverani izgradili uz pomoć novog softvera i prvi putnički brod na svijetu izgrađen u klasi “LR PC6”, prema posljednjim zahtjevima Lloyd Registra za plovila “Polar Class 6”, najviše polarne klase brodova ojačanih za led. Opremljen je stabilizatorima i vrlo pogodan za napredna i inovativna istraživačka putovanja Arktikom i Antarktikom.

Konstrukcija broda iznimno je zahtjevna jer omogućava sigurnu plovidbu duboko u hladnim morima kroz jednogodišnje sante leda debljine do 1,5 metara.

Dugačak 107 metara i širok 17,6 metara, brod može ugostiti 196 putnika smještenih u 85 kabina raznih kategorija; od prostranih apartmana s balkonima do dvokrevetnih, trokrevetnih i četverokrevetnih kabina u kojima će im ponuditi visoki hotelski standard te im omogućiti siguran i ugodan boravak na brodu.

Bitno smanjen negativni utjecaj na okoliš

Brod je u potpunosti u skladu s obveznim zahtjevima Polarnog kodeksa koji je usvojila Međunarodna pomorska organizacija (IMO), radi sigurnog upravljanja brodovima i zaštite polarne okoline, posebno u vezi sa sigurnošću života na moru (SOLAS) i sprječavanjem onečišćenja s brodova (MARPOL) za putnička plovila.

Sustav pogona sastoji se od dva glavna motora ukupne snage 4200 kW i jednog podesivog propelera, a doseže brzinu od 15 čvorova. Fleksibilno upravljanje energijom omogućava najmanju potrošnju goriva i emisiju CO2, a time i minimalni mogući utjecaj na okoliš.

Daljnje značajke zaštite okoliša uključuju upotrebu biorazgradivih ulja za podmazivanje; certificirano premazivanje i bojenje broda; korištenje pare za grijanje na brodu; minimalnu upotrebu električnog grijanja (za manju potrošnju goriva); LED unutarnju i vanjsku rasvjetu (za smanjenje snage i goriva); te korištenje otpadne energije, kao što je rashladna voda za glavne motore, koja će biti upotrebljena za proizvodnju slatke vode.

Dizajn i sva tehnička rješenja djelo su Brodosplitovih projektanata koji i ovim poslom potvrđuju svoju ključnu ulogu u pozicioniranju Brodosplita visoko na listi tehničkih kompetencija i graditeljske konkurentnosti.

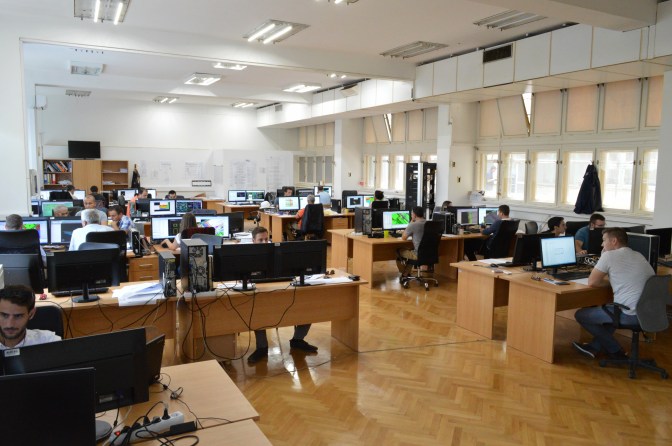

FOTO Škveranka — Brodosplitov projektni odjel 3D modelara opreme

“Ovaj brod je simbol restrukturiranja Brodosplita i iskorak u organizacijskom i tehnološkom pogledu, jer se gradi s novim softverom, alatima i tehnologijom, posebno u dijelu opremanja gdje je gotovo 80-85% broda već opremljeno prilikom gradnje na navozu, a što rezultira boljom kvalitetom izrade, kraćim rokovima i nižom cijenom izgradnje”, rekao je Tomislav Debeljak, predsjednik Uprave Brodosplita na svečanosti porinuća.

“Po mnogo čemu će ovaj brod biti poseban i prepoznat kao trajna vrijednost za splitski Škver i hrvatsku brodogradnju”, istaknuo je.

Pratite izgradnju broda

Park limova u Brodosplitu 22.8.2017.

22.8.2017. U Brodosplitu obilježen početak obrade čelika za Novogradnju 484 na plazma stroju za obilježavanje i rezanje limova pod vodom.

Početak obrade čelika za Nov. 484 na plazma stroju za obiljezavanje i rezanje limova pod vodom CNC ESAB Telerex TXB 9200

Tehnička procjena ponuda za opremu Nov. 484

Brodosplit ARHIV – Spremanje tehničke dokumentacije u elektronskom obliku na optički disk

Brodosplit ARHIV – Spremanje tehničke dokumentacije u papirnatom obliku

Ispitivanje otpornosti ulaznog materijala na rupičastu koroziju u Brodosplitovom Kemijsko-metalografskom laboratoriju

Ulazak limova i profila u proizvodni proces

Ulazak profila u proizvodni proces

Antikorozivna zaštita profila

Operater na liniji antikorozivne zaštite profila

Transport čličnih profila na daljnju obradu unutar brodoobradne radionice

Obrada čelika za Nov. 484 na robotu za rezanje i označavanje profila TTS-Norway

Oblikovanje profila za Nov. 484 na G presi

Ulazak limova u proizvodni proces na liniji antikorozivne zaštite

Operater na liniji antikorozivne zaštite limova

Ulazak limova u proizvodni proces na liniji nakon antikorozivne zaštite

Obilježavanje limova prije plazma rezanja pod vodom na stroju CNC ESAB Telerex TXB 9200

Početak obrade čelika za Nov. 484 na plazma stroju za obiljezavanje i rezanje limova pod vodom CNC ESAB Telerex TXB 9200

Ispiranje limova nakon plazma rezanja pod vodom na stroju CNC ESAB Telerex TXB 9200

Obrada čelika za Nov. 484 na stroju za rezanje limova acetilenom i kisikom CNC ESAB ERGOREXI EXA 6500

Obrada zavarenih sklopova na robotiziranoj liniji male predmontaže

Transport izrađenih sklopova na robotiziranoj liniji male predmontaže

Brodosplit PROJEKT – 3D modeliranje ventilacije za Novogradnju 484

Brodosplit PROJEKT – 3D modeliranje cjevovoda i opreme u prostoru zone 341 za Novogradnju 484 u programu AVEVA

Brodosplit PROJEKT – 3D modeliranje cjevovoda i opreme u prostoru pramčanog potisnika za Novogradnju 484 u programu AVEVA

Brodosplit PROJEKT – 3D modeliranje strojarnice za Novogradnju 484 u programu AVEVA

Montaža i zavarivanje polusekcija grupe 302 za Novogradnju 484 na liniji montaže u Brodosplitovoj brodoobradnoj radionici

Obrada čelika grupe 302 za Novogradnju 484 na liniji montaže polusekcija u Brodosplitovoj brodoobradnoj radionici

Montaža i zavarivanje polusekcija grupe 302 za Novogradnju 484 na liniji montaže u Brodosplitovoj brodoobradnoj radionici

Zavarivanje polusekcija grupe 302 za Novogradnju 484 na liniji montaže u Brodosplitovoj brodoobradnoj radionici

Montaža i zavarivanje polusekcija grupe 302 za Novogradnju 484 na liniji montaže u Brodosplitovoj brodoobradnoj radionici

Izrada tehnološke upute za grupu 304 Nov. 484

Montaža i zavarivanje polusekcija grupe 303 za Novogradnju 484 na liniji montaže u Brodosplitovoj brodoobradnoj radionici

Montaža i zavarivanje polusekcija za Novogradnju 484 na liniji montaže u Brodosplitovoj brodoobradnoj radionici

Montaža i zavarivanje polusekcija grupe 302 za Novogradnju 484 na liniji montaže

Montaža i zavarivanje polusekcija za Novogradnju 484 na liniji montaže u Brodosplitovoj brodoobradnoj radionici

Montaža polusekcija za Novogradnju 484 na liniji montaže u Brodosplitovoj brodoobradnoj radionici

Montaža i zavarivanje polusekcija za Novogradnju 484 na liniji montaže u Brodosplitovoj brodoobradnoj radionici

Brušenje zavarenih sklopova u brodoobradnoj radionici

Montaža polusekcija za Novogradnju 484 na liniji montaže u Brodosplitovoj brodoobradnoj radionici

Automatizirana linija za izradu sklopova

Kutno zavarivanje ukrepa na automatiziranoj liniji za izradu sklopova

Automatsko zavarivanje limova na 1. taktu linije za izradu ravnih ukrepljenih panela

2. takt panel linije u Brodosplitovoj brodoobradnoj radionici: Obrezivanje panela, pjeskarenje položaja ukrepa na panelu, označavanje teoretskih linija elemenata na panelu

Namještanje i zavarivanje ukrepa na trećem taktu Linije za izradu ravnih ukrepljenih panela

Škveranin Ante Martinović

Savijanje cijevi na brojčano upravljanoj CNC savijačici

Izrada utora za mehaničke spojke na cijevima za NOV. 484

Rezanje detalja cijevi tračnom pilom u Brodosplitovoj radionici za cjevarsku izradu

Probijanje zadanih rupa na bukulama na stupnoj bušilici u Brodosplitovoj radionici za cjevarsku izradu

Izrada detalja cijevi za NOV. 484 u Brodosplitu

Izrada i kontrola detalja cijevi u Brodosplitovoj radionici za cjevarsku izradu

Obilježavanje prirubnica na detaljima cijevi za Nov. 484

Zavarivanje spojeva na cijevima TIG postupkom

Zavarivanje cijevi MAG postupkom

Brušenje detalja cijevi za Nov. 484

Brodosplitova brodoobradna radionica

Transport limova unutar Brodosplitove brodoobradne radionice

Zavarivanje polusekcija na liniji za montažu i zavarivanje

Zavarivač na portalu za montažu i zavarivanje polusekcija u Brodosplitovoj brodoobradnoj radionici

Montaža i zavarivanje polusekcija na portalu u Brodosplitovoj brodoobradnoj radionici

Obrada čelika za Nov. 484 u Brodosplitovoj brodoobradnoj radionici

Obrada čelika za Novogradnju 484

Brodosplit 1. lođa NPH – Obrada čelika grupe 302 za Nov. 484

Obrada čelika za Nov. 484 u Brodosplitovoj brodoobradnoj radionici

Obrada čelika za Novogradnju 484

Pozdrav iz Brodosplita

Obrada čelika grupe 314 za Novogradnju 484 – Brodosplit 1. lođa NPH

Zavarivanje ljuljne kobilice za grupu 302 – Brodosplit 1. lođa NPH

Izgradnja kobilice za Nov. 484 – Brodosplit 1. lođa NPH

Zavarivanje ljuljne kobilice za grupu 302 – Brodosplit 1. lođa NPH

Izgradnja kobilice za Novogradnju 484 u 1. lođi NPH u Brodosplitu

Izgradnja grupe 304 za Novogradnju 484 u 1. lođi NPH u Brodosplitu

Brodomonter na liniji za montažu i zavanje polusekcija u Brodosplitovoj brodoobradnoj radionici

Brodomonter na liniji za montažu i zavarivanje polusekcija u Brodosplitovoj brodoobradnoj radionici

Linija za montažu i zavarivanje polusekcija u Brodosplitovoj brodoobradnoj radionici

Brodomonter na liniji za montažu i zavarivanje polusekcija u Brodosplitovoj brodoobradnoj radionici

Linija za montažu i zavarivanje polusekcija u Brodosplitovoj brodoobradnoj radionici

Izgradnja grupe 314 za Novogradnju 484 u 1. lođi nove predmontažne hale

Izgradnja polarnog broda u 1. lođi nove predmontažne hale u Brodosplitu

Izgradnja grupe 312 za Novogradnju 484 u 1. lođi nove predmontažne hale

Oznake na limovima grupe 312 za Novogradnju 484

Izgradnja grupe 314 za Novogradnju 484 u 1. lođi nove predmontažne hale

Zavarivanje grupe 312 za Novogradnju 484

Oznake na limovima

Brodomonter na liniji za zavarivanje i montažu polusekcija u Brodosplitu

Izgradnja grupe 311 za Novogradnju 484 na liniji za montažu i zavarivanje polusekcija u brodoobradnoj radionici

Izgradnja grupe 313 za Novogradnju 484 na liniji za montažu i zavarivanje polusekcija u brodoobradnoj radionici

Izgradnja kobilice za Novogradnju 484 u 1. lođi Brodosplitove NPH

Izgradnja grupe 301 za Novogradnju 484 — Transport Brodosplit

Izgradnja grupe 304 za Novogradnju 484 – Cjevari – Brodosplit NPH

Izgradnja Novogradnje 484 – Brodosplit NPH

Izgradnja grupe 313 za Novogradnju 484 – Brodosplit NPH

Oblikovanje limova za Novogradnju 484 na horizontalnoj presi 1000 t

Izgradnja grupe 313 za Novogradnju 484 – Brodosplit NPH

Obilježeno polaganje kobilice za Novogradnju 484 u Brodosplitu

Članovi KUD-a Brodosplit plesom su uveličali obilježavanje izgradnje Novogradnje 484 u Brodosplitu

Predsjednik Uprave Brodosplita i DIV grupe Tomislav Debeljak i Wynand von Gessel, vlasnik tvrtke Oceanwide Expeditions

Obilježeno polaganje kobilice za Novogradnju 484 u Brodosplitu

Voditelj projekta izgradnje broda, inženjer Frane Matulić novinarima je ovom prigodom rekao kako je konstrukcija broda iznimno zahtjevna jer omogućava sigurnu plovidbu duboko u hladnim morima kroz jednogodišnje sante leda debljine do 1,5 metara. , “Ledene gromade će razmicati bez opasnosti za brod ili putnike. Gradnja ovog broda veliki je iskorak za Brodosplit,” naglasio je Matulić.
